CHT系列全自動影像儀

所屬分類：

影像儀

CHT系列全自動影像測量儀覆蓋不同的量程，采用大理石主體機臺、精密伺服控制系統和光學電動變倍鏡頭，實現高精度測量。CHT系列全自動影像儀功能強大，可實現各種復雜零件的表面尺寸、輪廓、角度與位置、形位公差等精密測量。

咨詢熱線：

13951560992（銷售熱線） 0510-82133575 （服務熱線）

在線咨詢

返回列表

產品詳情

一產品簡介

CHT系列全自動影像儀可用于機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密沖壓、接插件、連接器、端子、手機、家電、印刷電路板、醫療器械、鐘表、刀具、計量檢測等領域。

二產品優勢

穩固移動平臺結構

精密大理石機臺，穩定性好。
精密線性滑軌和伺服控制系統，保證系統精度。
三軸全自動可編程檢測，實現復雜特征批量檢測。

拍攝靈活、計算精準

高分辨率電動變倍鏡頭，兼顧測量效率和精度。
支持表面光、透射光、同軸光分段編程控制。
自動識別測量部位，每次都能獲得統一穩定的測量結果。

自動測量，批量更快

程序匹配工件坐標系，自動執行測量流程。
支持CAD圖紙和Gerber圖紙導入，坐標系匹配測量。
CNC固定坐標系模式下，可快速精確地進行批量測量。

配件豐富，多種復合測量

支持觸發測頭和光學測頭，進行高度、平面度測量，實現3D空間測量。
支持卡尺、高度計等外部輸入，數據集中化管理。
支持標簽打印機。

操作簡單，輕松無憂

任何人都能很快上手，無需復雜培訓。
簡潔的操作界面，任何人都能輕松設定和測量。
一鍵生成統計分析、檢測結果報告等。

軟件功能豐富，自動報表

提供多達80種特征提取、輔助構造、智能標注、形位公差、特殊應用等取分析工具。
自動輸出SPC分析報告，支持Q-DAS傳輸，支持遠程數據對接。

三軟件功能

測量功能

量測工具：掃描提取邊緣點、多段提取邊緣點、圓形提取邊緣點、橢圓提取、框選提取輪廓線、聚焦點、最近點等。
可測幾何量：點、線、圓（圓心坐標、半徑、直徑）、圓弧、中心、角度、距、線寬、孔位、孔徑、孔數、孔到孔的距離、孔到邊的距離、弧線中心到孔的距離、弧線中心到邊的距離、弧線高點到弧線高點的距離、交叉點到交叉點的距離等。
構建特征：交點、中心點、極值點、端點、兩點連線、平行線、垂線、切線、平分線、中心線、線段融合、半徑畫圓、三線內切圓、兩線半徑內切圓等。
形位公差：直線度、圓度、輪廓度、位置度、平面度、對稱度、垂直度、同心度、平行度等形位公差評定。
坐標系：儀器坐標系、點線、兩點 X、兩線等工件坐標系；圖像配準坐標系；可平移、旋轉、手工調整坐標系。
快速工具：R角、水平節距、圓周節距、篩網、槽孔、輪廓比對、彈簧、O型圈等特殊工具快速測量。
支持公差批量設置、比例等級劃分、顏色自定義管理。

記錄管理功能

將所有測量記錄進行集中式管理。
CNC測量支持掃碼槍輸入。
按工件型號、工件名稱、檢測日期、工件識別碼等進行查詢。

數據輸出功能

可輸出Excel、Word、 TXT 報表。
支持 AutoCAD 文件的導入和導出。
支持實時輸出至 excel 模版，可定制模版。
輸出SPC分析報告，可輸出統計值（如CA、PPK、CPK、PP等）及控制圖（如均值與極差圖、均值與標準差圖、中位數與極差圖、單值與移動極差圖）。
支持Q-DAS傳輸，支持定制遠程數據對接。

四技術規格

型號		CHT322A	CHT432A
行程范圍	X(mm)	300	400
	Y(mm)	200	300
	Z(mm)	200	200
主體結構		立柱式
機架材質		大理石
顯示器		24英寸 LCD顯示器（1920×1080）
圖像傳感器		160w高清彩色工業攝像機
光柵顯示分辨率		0.5μm
鏡頭		6.5X手動變倍
放大倍率*¹		光學放大：0.7X~4.5X，影像放大：32~206X
照明系統	透射光	LED遠心透射照明
	表面光	5環8區分割照明，256級可調
檢測精度*² μm	X/Y軸	(2.5+L/200)μm
	X⊥Y	(3.0+L/200)μm
	Z軸*³	(5.0+L/200)μm
最大速度	XY(mm/s)	500
	Z(mm/s)	100
外形尺寸		760×1220×1670		860×1350×1670
儀器重量		600		650
承重		25
電源功率		1500W		2000W
傳感器配置*⁴		選配，(1)接觸式探針；(2)白光共焦；(3)三角激光
運動控制		伺服控制系統
測量軟件		VisionX Pro
工作電壓		200-240VAC，50/60Hz
工作環境		溫度20℃±2℃，濕度20~80%，振動<0.002g，低于15Hz

*1 影像放大倍率為近似值，具體值與顯示器的尺寸和分辨率相關。

*2 在調焦位置，使用環境溫度為20°C±1°C時、載物臺上搭載重量為5kg以下、L為載物臺移動量。

*3 在環境溫度20°C±1°C，采用測頭及中圖標準器檢驗。

*4 可選配三種高度測量傳感測頭。

型號		CHT322U	CHT432U
行程范圍	X(mm)	300	400
	Y(mm)	200	300
	Z(mm)	200	200
主體結構		立柱式
機架主體		大理石
圖像傳感器		160w高清彩色工業攝像機
顯示器		24英寸 LCD顯示器（1920×1080）
光柵顯示分辨率		0.1μm
鏡頭		8.3X電動連續變倍
放大倍率*¹		光學放大：0.6~5.0X，影像放大：27~229X
照明系統	透射光	LED遠心透射照明
	表面光	6環8區分割照明，256級可調
	同軸光	選配，LED光
檢測精度*²	X/Y軸	(2.0+L/200)μm
	X⊥Y	(3.0+L/200)μm
	Z軸*³	(4.5+L/200)μm
最大速度	XY(mm/s)	500
	Z(mm/s)	100
外形尺寸		760×1220×1670	860×1350×1670
儀器重量		600	650
承重		25
電源功率		1500W	2000W
傳感器配置*⁴		選配，(1)接觸式探針；(2)白光共焦；(3)三角激光
運動控制		伺服控制系統
測量軟件		VisionX Pro
工作電壓		200-240VAC，50/60Hz
工作環境		溫度20℃±2℃，濕度20~80%，振動<0.002g，低于15Hz

*1 影像放大倍率為近似值，具體值與顯示器的尺寸和分辨率相關。

*2 在調焦位置，使用環境溫度為20°C±1°C時、載物臺上搭載重量為5kg以下、L為載物臺移動量。

*3 在環境溫度20°C±1°C，采用測頭及中圖標準器檢驗。

*4 可選配三種高度測量傳感測頭。

型號		CHT322S		CHT432S
行程范圍	X(mm)	300		400
	Y(mm)	200		300
	Z(mm)	200		200
主體結構		立柱式
機架主體		大理石
圖像傳感器		500w高清彩色工業攝像機
顯示器		24英寸 LCD顯示器（1920×1080）
光柵顯示分辨率		0.1μm
鏡頭		13.3X電動連續變倍
放大倍率*¹		光學放大：0.6~8.0X，影像放大：17~380X
照明系統	透射光	LED遠心透射照明
	表面光	6環8分區分割照明（白光）；選配，可更換RGB光源
	同軸光	LED光
檢測精度*²	X/Y軸	(1.8+L/250)μm
	X⊥Y	(2.2+L/250)μm
	Z軸*³	(3.0+L/200)μm
3D掃描成像測量*⁴	Z向測量范⁵圍⁵	5mm
	掃描寬度*⁶	30mm
	重復精度*⁷	±1μm
	測量精度*⁷	±0.1%F.S.
	掃描速度*⁸	10~80mm/s
支持飛拍測量模式		支持
支持導航相機		支持
傳感器配置*⁹		選配，(1)接觸式探針；(2)白光共焦；(3)三角激光
最大速度	XY(mm/s)	500
	Z(mm/s)	100
外形尺寸		760×1220×1670	860×1350×1670
儀器重量		600	650
承重		25
電源功率		1500W	2000W
運動控制		伺服控制系統
測量軟件		VisionX Pro
工作電壓		200-240VAC，50/60Hz
工作環境		溫度20℃±2℃，濕度20~80%，振動<0.002g，低于15Hz

*1 影像放大倍率為近似值，具體值與顯示器的尺寸和分辨率相關。

*2 在調焦位置，使用環境溫度為20°C±1°C時、載物臺上搭載重量為5kg以下、L為載物臺移動量。

*3 在環境溫度20°C±1°C，采用測頭及中圖標準器檢驗。

*4 需選配光學3D掃描測頭。

*5測量范圍5mm~40mm可選。

*6掃描寬度30mm~145mm可選。

*7在環境溫度20°C±1°C，采用中圖標準器檢驗，F(xiàn).S.為Z向測量范圍。

*8根據實際測量精度要求確定。

*9 可選配三種高度測量傳感測頭。

型號		CHT452	CHT562	CHT682
行程范圍	X(mm)	400	500	600
	Y(mm)	500	600	800
	Z(mm)	200	200	200
主體結構		龍門式
機架材質		大理石
圖像傳感器		160w高清彩色工業攝像機
顯示器		24英寸 LCD顯示器（1920×1080）
光柵顯示分辨率		0.1μm
鏡頭		8.3X電動連續變倍
放大倍率*¹		光學放大：0.6~5.0X，影像放大：27~229X
照明系統	透射光	LED遠心透射照明
	表面光	6環8區分割照明，0~255級可調
	同軸光	選配，LED光
檢測精度*²	XY軸	(2.5+L/200)μm
	X⊥Y	(3.0+L/200)μm
	Z軸*³	(4.5+L/200)μm
最大速度	XY(mm/s)	500
	Z(mm/s)	100
外形尺寸		950×1320×1700	1100×1600×1700	1200×2000×1700
儀器重量		1400	1500	2000
承重		25
電源功率		2000W	2500W	2500W
傳感器配置*⁴		選配，(1)接觸式探針；(2)白光共焦；(3)三角激光
運動控制		伺服控制系統
測量軟件		VisionX Pro
工作電壓		200-240VAC，50/60Hz
工作環境		溫度20℃±2℃，濕度20~80%，振動<0.002g，低于15Hz

*1 影像放大倍率為近似值，具體值與顯示器的尺寸和分辨率相關。

*2 在調焦位置，使用環境溫度為20°C±1°C時、載物臺上搭載重量為5kg以下、L為載物臺移動量。

*3 在環境溫度20°C±1°C，采用測頭及中圖標準器檢驗。

*4 可選配三種高度測量傳感測頭。

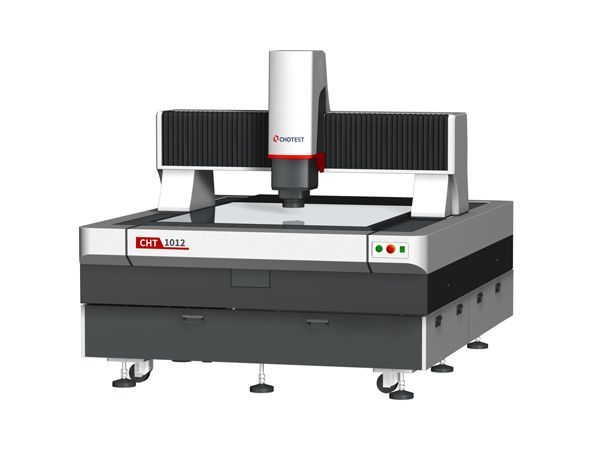

型號		CHT0810	CHT1012		CHT1215
行程范圍	X(mm)	800	1000		1200
	Y(mm)	1000	1200		1500
	Z(mm)	200	200		200
主體結構		龍門式
機架材質		大理石
圖像傳感器		160w高清彩色工業攝像機
顯示器		24英寸 LCD顯示器（1920×1080）
光柵顯示分辨率		0.1μm
鏡頭		8.3X電動連續變倍（可選配13.3X電動連續變倍鏡頭）
放大倍率*¹		光學放大：0.6~5.0X，影像放大：27~229X
照明系統	透射光	LED遠心透射照明
	表面光	6環8區分割照明，0~255級可調
	同軸光	選配，LED光
檢測精度*²	XY軸	(3.0+L/200)μm		(3.5+L/200)μm
	X⊥Y	(4.0+L/200)μm		(4.5+L/200)μm
	Z軸*³	(4.5+L/200)μm		(4.5+L/200)μm
最大移動速度	XY(mm/s)	500
	Z(mm/s)	100
外形尺寸		1750×2220×1700		2150×2620×1700		2550×3220×1700
儀器重量		2900		3600		4500
承重		50
電源功率		2500W		2500W		2500W
傳感器配置*⁴		選配，(1)接觸式探針；(2)白光共焦；(3)三角激光
運動控制		伺服控制系統
測量軟件		VisionX Pro
工作電壓		200-240VAC，50/60Hz
工作環境		溫度20℃±2℃，濕度20~80%，振動<0.002g，低于15Hz
