一 產品簡介

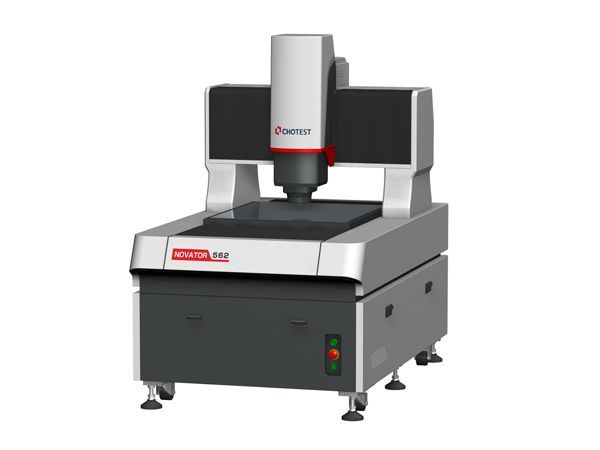

Novator系列是一種先進的全自動影像測量儀，采用大理石主體機臺和精密伺服控制系統，實現高精度運動測量；充分發揮光學電動變倍鏡頭的高精度優勢，將傳統影像測量與激光測量掃描技術相結合，實現2.5D和完全意義的3D復合測量。Novator還支持頻閃照明和飛拍功能，可進行高速測量，大幅提升測量效率；具有可獨立升降和可更換RGB光源，可適應更多復雜工件表面。多種測量新特性、新功能的創新支持，賦予Novator強大的測量能力。

Novator可實現各種復雜零件的表面尺寸、輪廓、角度與位置、形位公差、3D空間形貌與尺寸結構等精密測量。Novator可用于機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密沖壓、接插件、連接器、端子、手機、家電、印刷電路板、醫療器械、鐘表、刀具、計量檢測等領域。

二 產品優勢

穩固移動平臺、高測量精度

1. 精密大理石機臺，穩定性好，精度高。
2. 精密線性滑軌和伺服控制系統，超低分貝靜音級運動。
3. 三軸全自動可編程檢測，實現復雜特征批量檢測。

激光掃描成像、3D復合測量

1. 支持點激光輪廓掃描測量，進行高度方向上的輪廓測量。
2. 支持線激光3D掃描成像，可實現3D掃描成像和空間測量。
3. VisionX測量軟件支持多種輪廓測量和3D空間測量，無縫連接2D/3D混合測量。

頻閃照明光源、高速硬件飛拍

1. 具備頻閃照明光源，支持頻閃和普通雙模式。
2. 支持飛拍模式測量，測量效率提升5~10倍。
3. 融入中圖閃測儀的拼接測量功能，發揮綜合優勢。

可更換RGB表光、獨立升降表光

1. 可更換RGB表光和白色表光，適應多種復雜顏色和材料表面。
2. 表光可獨立升降，更好的觀察樣品表面。
3. 支持六環八分區表面光、透射光、同軸光分段編程控制。

自動測量，批量更快

1. 程序匹配工件坐標系，自動執行測量流程。
2. 支持CAD圖紙和Gerber圖紙導入，坐標系匹配測量。
3. CNC固定坐標系模式下，可快速精確地進行批量測量。

操作簡單，輕松無憂

1. 具備大幅面導航相機，快速實現工件定位。
2. 具有鏡頭防撞功能，輕松無憂。
3. 一體化操作界面，任何人都能輕松設定和測量。

三 軟件功能

測量功能

1. 量測工具：掃描提取邊緣點、多段提取邊緣點、圓形提取邊緣點、橢圓提取、框選提取輪廓線、聚焦點、最近點等。
2. 可測幾何量： 點、線、圓（圓心坐標、半徑、直徑）、圓弧、中心、角度、距、線寬、孔位、孔徑、孔數、孔到孔的距離、孔到邊的距離、弧線中心到孔的距離、弧線中心到邊的距離、弧線高點到弧線高點的距離、交叉點到交叉點的距離等。
3. 構建特征：交點、中心點、極值點、端點、兩點連線、平行線、垂線、切線、平分線、中心線、線段融合、半徑畫圓、三線內切圓、兩線半徑內切圓等。
4. 形位公差：直線度、圓度、輪廓度、位置度、平面度、對稱度、垂直度、同心度、平行度等形位公差評定。
5. 坐標系：儀器坐標系、點線、兩點 X、兩線等工件坐標系；圖像配準坐標系；可平移、旋轉、手工調整坐標系。
6. 快速工具：R角、水平節距、圓周節距、篩網、槽孔、輪廓比對、彈簧、O型圈等特殊工具快速測量。
7. 支持公差批量設置、比例等級劃分、顏色自定義管理。

記錄管理功能

1. 將所有測量記錄進行集中式管理。
2. CNC測量支持掃碼槍輸入。
3. 按工件型號、工件名稱、檢測日期、工件識別碼等進行查詢。

數據輸出功能

1. 可輸出Excel、Word、 TXT 報表。
2. 支持 AutoCAD 文件的導入和導出。
3. 支持實時輸出至 excel 模版，可定制模版。
4. 輸出SPC分析報告，可輸出統計值（如CA、PPK、CPK、PP等）及控制圖（如均值與極差圖、均值與標準差圖、中位數與極差圖、單值與移動極差圖）。
5. 支持Q-DAS傳輸，支持定制遠程數據對接。

四 技術規格

表1

*1 影像放大倍率為近似值，具體值與顯示器的尺寸和分辨率相關。

*2 在調焦位置，使用環境溫度為20°C±1°C時、載物臺上搭載重量為5kg以下、L為載物臺移動量。

*3 在環境溫度20°C±1°C，采用測頭及中圖標準器檢驗。

*4 需選配光學3D掃描測頭。

*5測量范圍5mm~40mm可選。

*6掃描寬度30mm~145mm可選。

*7在環境溫度20°C±1°C，采用中圖標準器檢驗，F(xiàn).S.為Z向測量范圍。

*8根據實際測量精度要求確定。

*9 可選配三種高度測量傳感測頭。

五 配置清單

表2
