一 產品簡介

VX8000系列閃測儀采用雙遠心高分辨率光學鏡頭，結合高精度圖像分析算法，并融入一鍵閃測原理。CNC模式下，只需按下啟動鍵，儀器即可根據工件的形狀自動定位測量對象、匹配模板、測量評價、報表生成，真正實現一鍵式快速精準測量。

二 產品優勢

傳統測量?jī)x器如投影儀、影像測量?jī)x、工具顯微鏡、輪廓儀、游標卡尺、千分尺等，在測量時面臨諸多問題，如：測量對象的定位、原點定位費時，批量測量操作時間長，不同測量人員導致測量結果不同，數據統計管理繁雜等。

VX8000系列閃測儀將掃清傳統測量?jī)x器在檢測方面的難題，其優勢為：

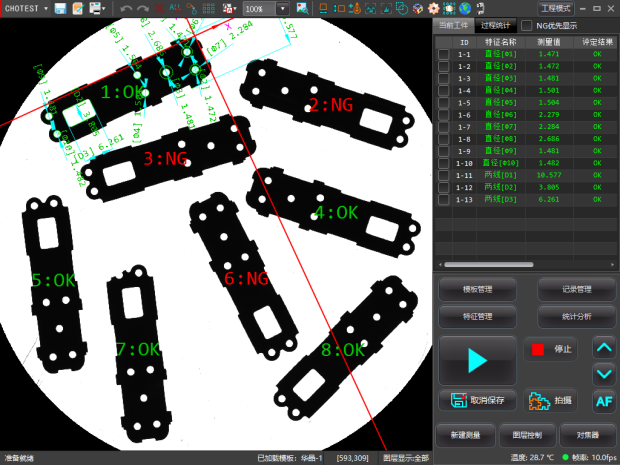

一鍵閃測，批量更快

1. 任意擺放產品，無需夾具定位，儀器自動識別，自動匹配模板，一鍵測量。

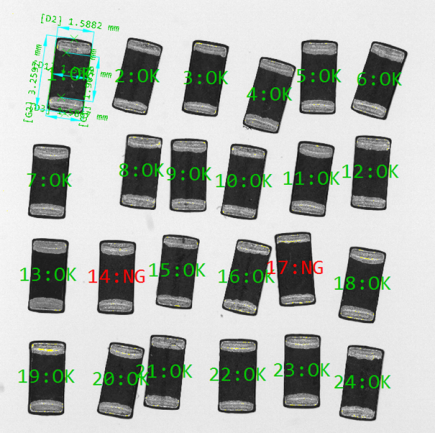

2. 最多可同時測量512個部位。
3. 支持CAD圖紙導入，一鍵自動匹配測量。
4. CNC模式下，可快速精確地進行批量測量。

計算精準，穩定可靠

1. 高分辨率鏡頭和2000萬高像素工業相機，1%亞像素圖像處理，高精度算法分析。
2. 自動對焦，排除人為測量操作干擾，且重復聚焦一致性高。
3. 自動識別測量部位，每次都能獲得統一穩定的測量結果。

操作簡單，輕松無憂

1. 任何人都能很快上手，無需復雜培訓。
2. 簡潔的操作界面，任何人都能輕松設定和測量。
3. 測量現場立即評價測量尺寸偏差，一鍵生成統計分析、檢測結果報告等。

功能豐富，自動報表

1. 提供多達80種提取分析工具和多種專用測量工具。
2. 自動輸出SPC分析報告。
3. 具有強大的遠程數據輸出功能。

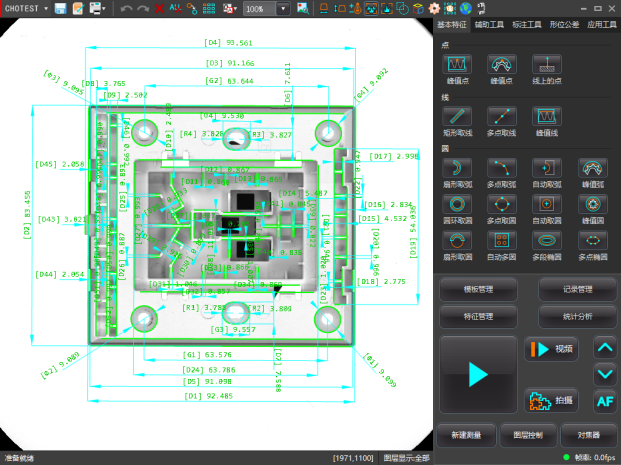

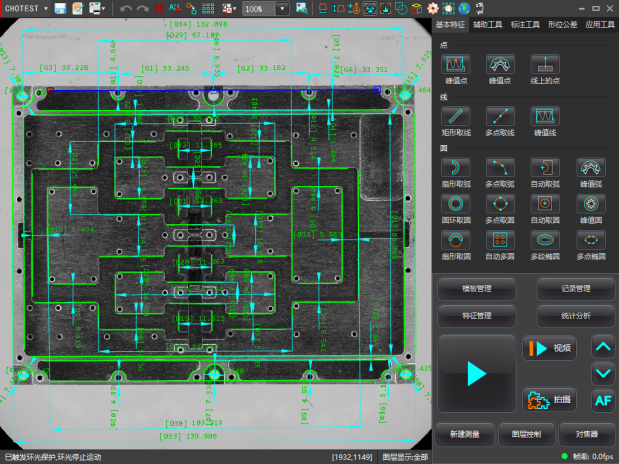

三 測量軟件

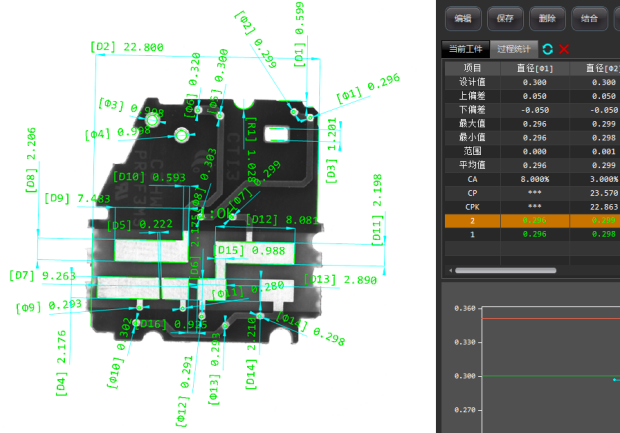

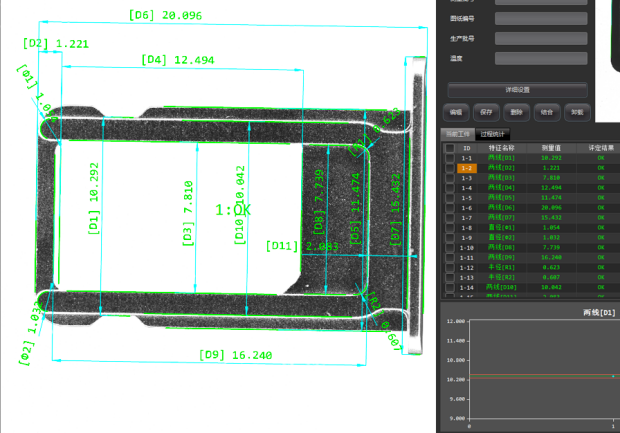

測量功能

1. 量測工具：掃描提取邊緣點、多段提取邊緣點、圓形提取邊緣點、橢圓提取、框選提取輪廓線、聚焦點、最近點等。

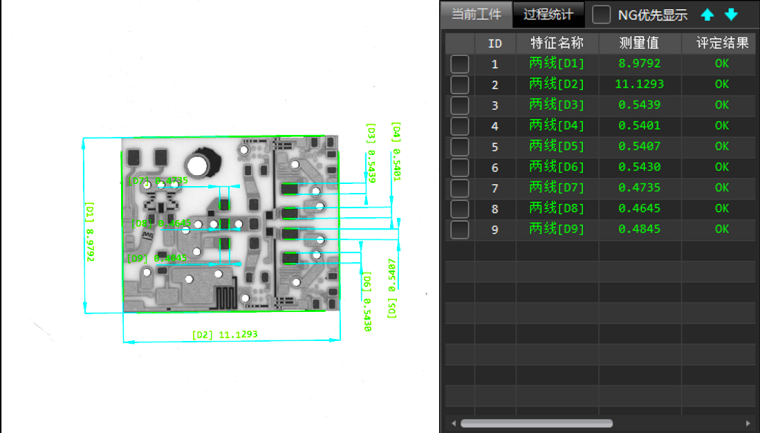

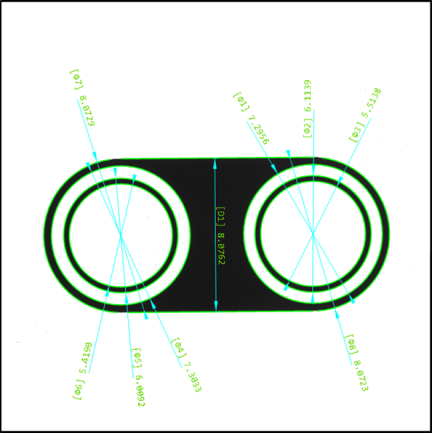

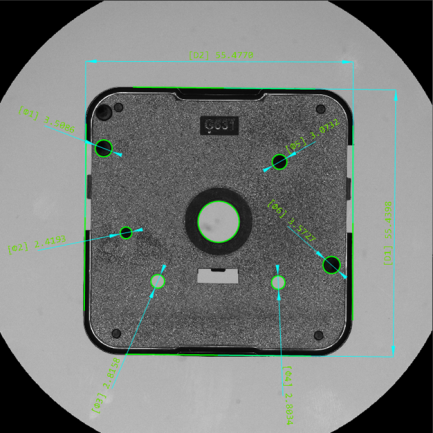

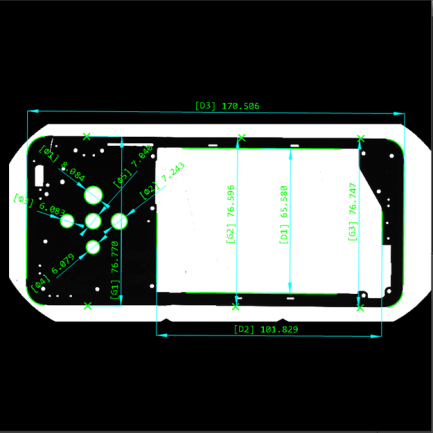

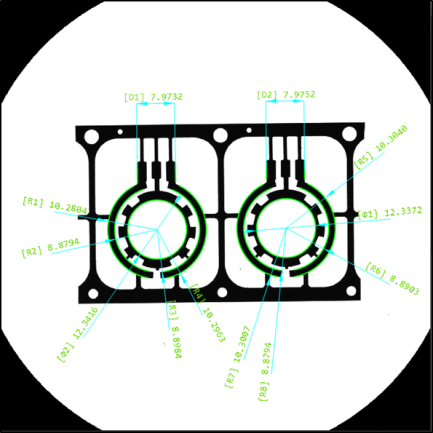

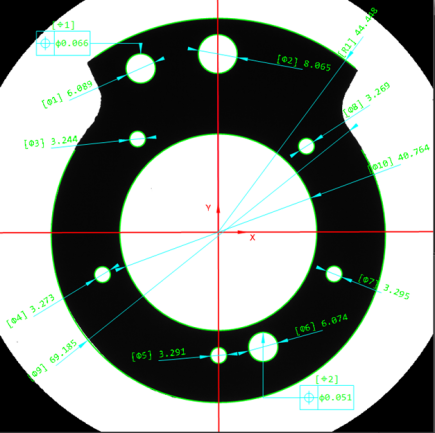

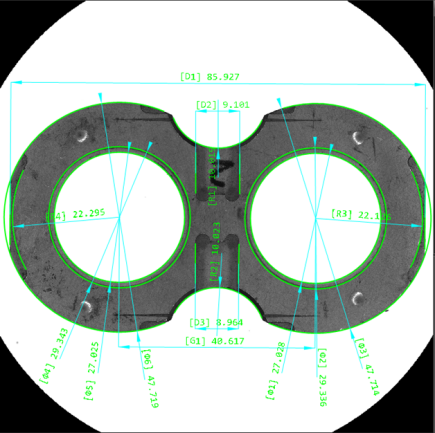

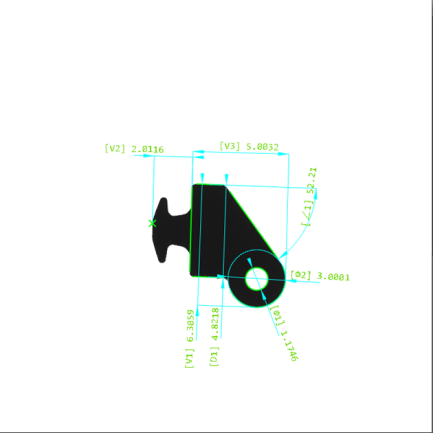

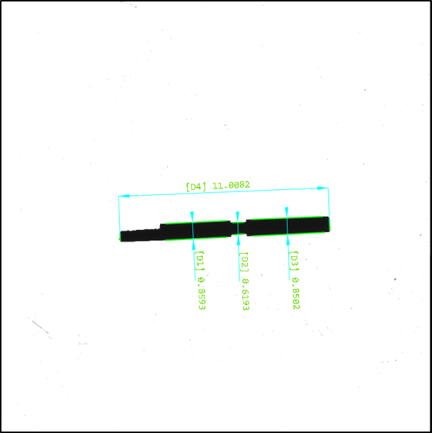

2. 可測幾何量： 點、線、圓（圓心坐標、半徑、直徑）、圓弧、中心、角度、距、線寬、孔位、孔徑、孔數、孔到孔的距離、孔到邊的距離、弧線中心到孔的距離、弧線中心到邊的距離、弧線高點到弧線高點的距離、交叉點到交叉點的距離等。
3. 構建特征：交點、中心點、極值點、端點、兩點連線、平行線、垂線、切線、平分線、中心線、線段融合、半徑畫圓、三線內切圓、兩線半徑內切圓等。

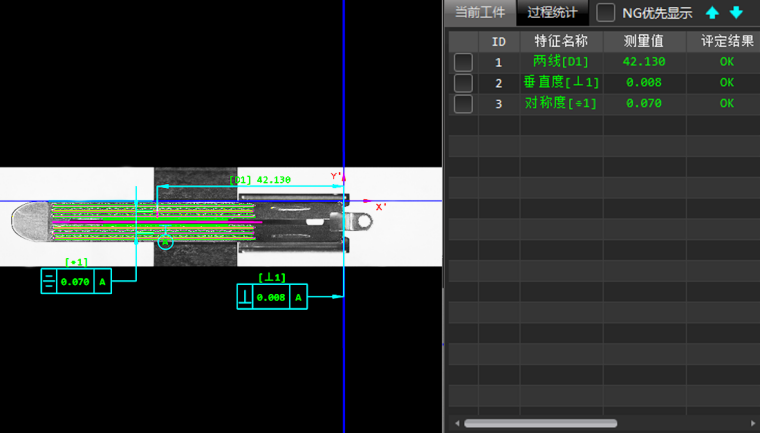

4. 形位公差：直線度、圓度、輪廓度、位置度、平面度、對稱度、垂直度、同心度、平行度等形位公差評定。
5. 坐標系：儀器坐標系、點線、兩點 X、兩線等工件坐標系；圖像配準坐標系；可平移、旋轉、手工調整坐標系。

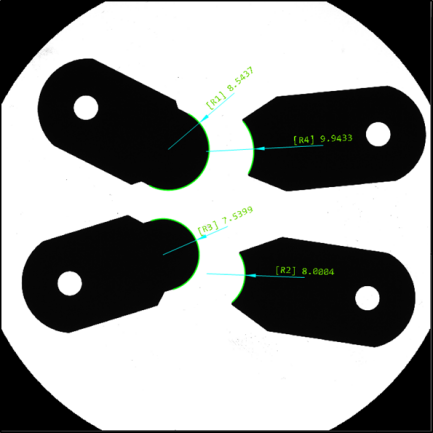

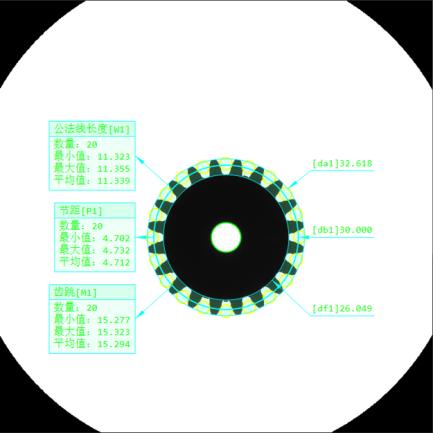

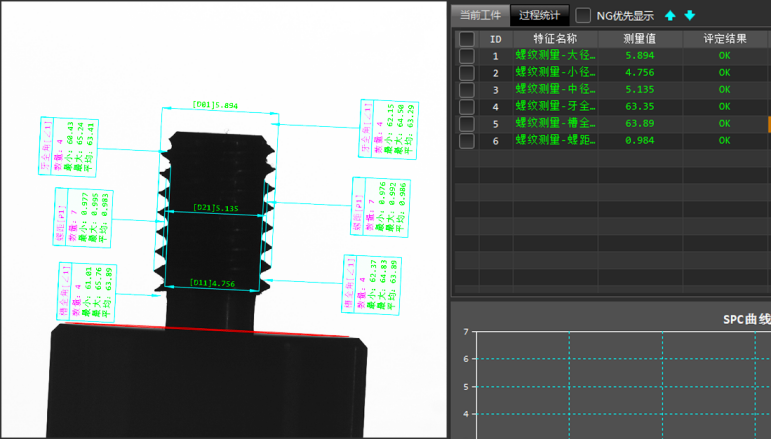

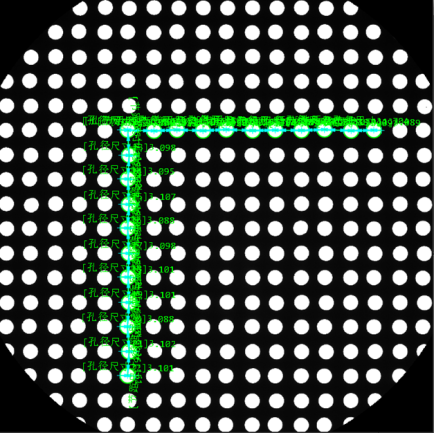

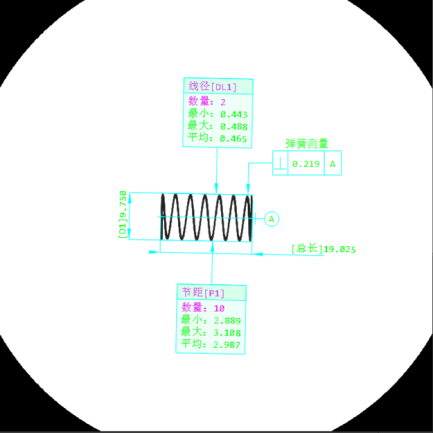

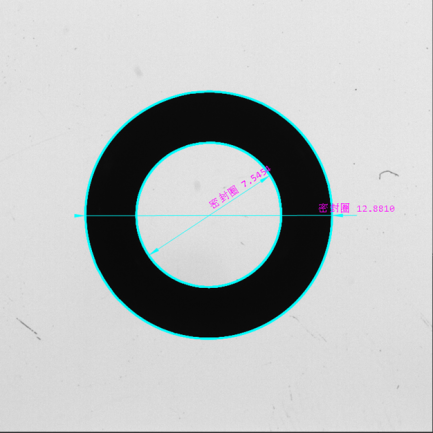

6. 快速工具：R角、水平節距、圓周節距、篩網、槽孔、輪廓比對、彈簧、O型圈等特殊工具快速測量。
7. 支持公差批量設置、比例等級劃分、顏色自定義管理。

記錄管理功能

1. 將所有測量記錄進行集中式管理。
2. CNC測量支持掃碼槍輸入。
3. 按工件型號、工件名稱、檢測日期、工件識別碼等進行查詢。

數據輸出功能

1. 可輸出Excel、Word、 TXT 報表。
2. 支持 AutoCAD 文件的導入和導出。
3. 支持實時輸出至 excel 模版，可定制模版。
4. 輸出SPC分析報告，可輸出統計值（如CA、PPK、CPK、PP等）及控制圖（如均值與極差圖、均值與標準差圖、中位數與極差圖、單值與移動極差圖）。
5. 支持Q-DAS傳輸，支持定制遠程數據對接。

四 應用領域

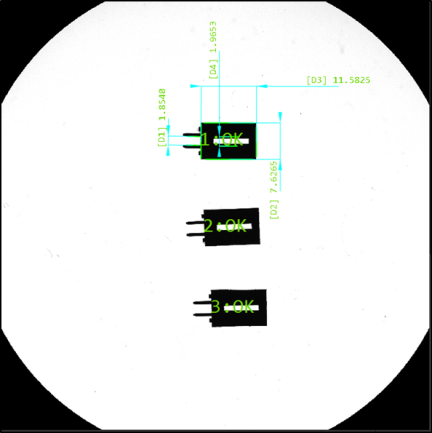

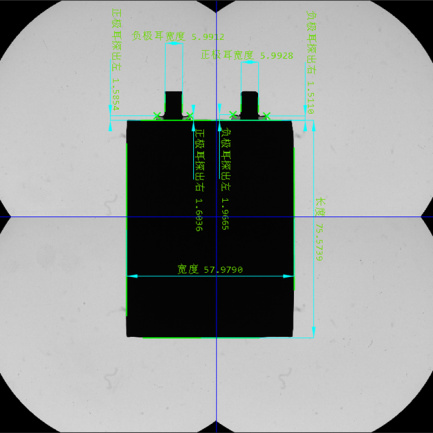

VX8000系列閃測儀可用于機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密沖壓、接插件、連接器、端子、手機、家電、印刷電路板、醫療器械、鐘表、刀具等領域。

五 技術規格

表1

*1 在調焦位置，使用環境溫度為20°C±1°C時，在±2σ的測量精度。

*2 在調焦位置，使用環境溫度為20°C±1°C時，載物臺上搭載重量為2kg以下，在±2σ的測量精度，L為載物臺移動量
